（一）用途

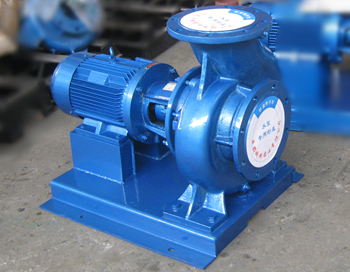

HW型混流泵為臥式、單級、單吸、懸臂蝸殼式混流泵，適用于農田排灌、工業、城鎮給排水及船塢、碼頭引水等。
（二）特點
體積小、重量輕、流量大、效率高，汽蝕性能好，高效區范圍寬廣而平坦，結構簡單，使用管理方法，維修容易。
（三）型號說明
以250HW—8為例：
250—泵進（出）水口直徑為250毫米。
8—泵總揚長為8米。
（四）水泵的傳動方式
我廠生產的HW型系列混流泵均機（電）兩用，其轉動方式視各地區動力情況而定，訂貨時根據原動機的型號（功率、轉速）確定水泵的傳動方式，以定皮帶輪的大小或聯軸器的規格。
（五）水泵轉向：
從水泵進水口看葉輪為逆時針?lè)较蛐D(zhuǎn)（即箭頭所示的方向旋轉）。
二、結構及作用說明
（一）HW型混流泵由泵體、泵蓋、葉輪、泵軸和軸承體等主要零件構成。
（二）泵蓋是泵與進水管相連的零件，其端面與葉輪之間留有規定的軸向端面間隙（在消除軸承軸向活 動間隙以后，保持規定的軸向間隙）。間隙過小產生摩擦，過大則會導致泵內壓力水回流，使泵的效率降低，通過增減調整紙墊達到規定的要求的間隙。
（三）密封裝置是由填料函、水封函、填料壓蓋和鉛粉（或油浸）石棉盤根組成。其作用有：
1、荼時防止空氣吸入泵內，起密封作用。
2、抽水時防止水從泵內過多的沿軸大量流出。
（四）軸套用來保護軸不使它與填料直接摩擦，若長期使用中發現軸套磨損過多，可換軸套。
（五）水泵軸的兩個支承是軸承體內的軸承，軸承體內存有適量潤滑脂以潤滑軸承。
（六）軸上的擋水圈可防止水沿泵流入軸承體內，從而保護軸承，延長使用壽命。
三、性能參數表：
|
型號 |
流量 |
揚程 |
轉速 |
效率 |
功 率 |
臨界汽 |
允許吸上真空高度 |
比轉數ns | ||
|
方/時 |
升/秒 |
軸功率 |
配用功率 | |||||||
|
150HW-12 |
50 |
180 |
12.5 |
2900 |
82 |
7.47 |
11 |
6 |
4 |
350 |
|
150HW-12B |
40 |
144 |
8 |
2320 |
81 |
3.87 |
5.5 |
4 |
6 |
350 |
|
200HW-8A |
122.2 |
440 |
12 |
1775 |
83 |
17.34 |
22 |
6 |
4 |
350 |
|
200HW-8 |
100 |
360 |
8 |
1450 |
83.5 |
9.39 |
11 |
4 |
6 |
350 |
|
200HW-8B |
79 |
284.5 |
5 |
1146 |
82.5 |
4.69 |
5.5 |
3 |
7 |
350 |
|
250HW-8A |
186.6 |
672 |
12.4 |
1470 |
83.5 |
27.09 |
30 |
6 |
4 |
350 |
|
250HW-8 |
150 |
540 |
8 |
1180 |
84 |
14.01 |
18.5 |
4 |
6 |
350 |
|
250HW-8B |
123 |
444 |
5.4 |
970 |
83 |
7.84 |
11 |
3 |
7 |
350 |
|
300HW-8A |
269.7 |
971 |
12 |
1190 |
84 |
37.48 |
45 |
6 |
4 |
350 |
|
300HW-8 |
220 |
792 |
8 |
970 |
85 |
20.3 |
22 |
4 |
6 |
350 |
|
300HW-8B |
174.7 |
629 |
5 |
770 |
84 |
10.15 |
15 |
3 |
7 |
350 |
|
400HW-5A |
505.5 |
1820 |
8 |
923 |
84 |
47.2 |
55 |
6 |
4 |
550 |
|
400HW-5 |
400 |
1140 |
5 |
730 |
84 |
23.34 |
30 |
4 |
6 |
550 |
|
400HW-5B |
309.6 |
1114.5 |
3 |
565 |
84 |
10.82 |
15 |
30 |
7 |
550 |
